Merakiはこれまでは独自のFirmwareが使われており、それが故に機能の制限が多くありました。
しかし、Switch製品に関してはCatalyst9000シリーズのサポートが開始となり、動作するFirmwareがIOS-XEとなり、Hardware、Softwareともに機能制限が徐々に無くなってきています。
今回はIOS-XE 17.18.1からサポート開始となったVRF機能に関して簡単に検証を行ってみました。
検証構成
今回検証を行った構成です。
今回は上位のSwitchとしてCatalyst9300Lを設置しました。
このCatalyst9300Lで2つのVRFを作成し、さらにその上流にMXを配置する構成としました。
Catalyst9300LへはCLIによる設定を行いました。Meraki Dashboardへの登録はしていません。
今回の検証に関係する部分のみコンフィグを記述しておきます。
vrf definition VRF1
rd 1:1
!
address-family ipv4
exit-address-family
!
vrf definition VRF2
rd 2:2
!
address-family ipv4
exit-address-family
!
interface Loopback1
vrf forwarding VRF1
ip address 10.1.255.1 255.255.255.255
!
interface Loopback101
vrf forwarding VRF2
ip address 10.2.255.1 255.255.255.255
!
interface GigabitEthernet1/0/1
switchport trunk allowed vlan 1,101
switchport mode trunk
!
interface GigabitEthernet1/0/2
switchport trunk allowed vlan 2,102
switchport mode trunk
!
interface Vlan1
vrf forwarding VRF1
ip dhcp client client-id ascii FOC2630YKR0
ip address 10.1.1.2 255.255.255.0
!
interface Vlan2
vrf forwarding VRF1
ip address 10.1.2.1 255.255.255.0
ip helper-address 10.1.1.1
!
interface Vlan101
vrf forwarding VRF2
ip address 10.2.1.2 255.255.255.0
!
interface Vlan102
vrf forwarding VRF2
ip address 10.2.2.1 255.255.255.0
!
router ospf 1 vrf VRF1
router-id 10.1.255.1
passive-interface Vlan1
network 10.1.0.0 0.0.255.255 area 0
!
router ospf 2 vrf VRF2
router-id 10.2.255.1
passive-interface Vlan101
network 10.2.0.0 0.0.255.255 area 0
!
ip route vrf VRF1 0.0.0.0 0.0.0.0 10.1.1.1
ip route vrf VRF2 0.0.0.0 0.0.0.0 10.2.1.1
VRFの設定
Meraki Dashboardへログインし、VRFの設定を開始します。
注意しなければいけないのはVRFの設定はデバイス単位でもなければ、Network単位でもなく、Organization単位となることです。
「オーガナイゼーション > 設定 > VRF」へ移動します。
ここでVRFの設定を行うのですが、一点注意が必要です。
Merakiにおいてはいかなる場合においてもMeraki各デバイスはInternet(厳密にはMeraki Cloud)へのReachabilityが必要となりますので、その疎通性を確保することが前提なるということです。
そのMeraki Cloudへの疎通性というのは必ずデフォルトVRFを使用しなければいけないということです。
今回の検証ではデフォルトVRFとVRF2の2つのVRFで検証を行います。
VRF名とルート識別子の記入を行います。
ルート識別子はオプション設定となりますが、慣例に従って記述しておきました。
これで、VRFの基本設定は完了です。
L3 Interfaceの設定
次にMeraki DashboardにConfiguration Cloudモードで登録されているCatalyst9300に対してL3 Interfaceの設定を行います。
「スイッチ > 設定 > ルーティング&DHCP」へ移動します。
インターフェースの各設定を行います。
注目するポイントとしてはVRF設定が追加となっていることです。
VRF設定以外はこれまでと同様の設定を行います。
今回はOSPFの設定まで行いました。
VRF2に属するL3 Interface(SVI)の作成も同様に行います。
今回は4つのInterfaceの作成を行いました。
説明は省略しますが、IOS-XE Ver17.18.1からLoopback Interfaceのサポートも開始になっています。
設定はこれだけです。
異常なほどに簡単なのは流石Merakiといった感じです。
ルーティングテーブルの確認
VRF設定に基づいてデフォルトVRFとVRF2それぞれでルーティングテーブルが作成されているか確認を行います。
「スイッチ > 監視 > スイッチ」へ移動し、該当のSwitchの情報を確認します。
「L3ルーティング」からルーティングテーブルを確認します。
デフォルトVRF、VRF2それぞれで上位Switch(Catalyst9300L)からのルート情報をOSPFで取得していることが分かったと思います。
念の為上位のCatalyst9300Lのルーティングテーブルを確認しておきます。
Catalyst9300LではVRF1とVRF2というVRF名で作成しているので注意してください。

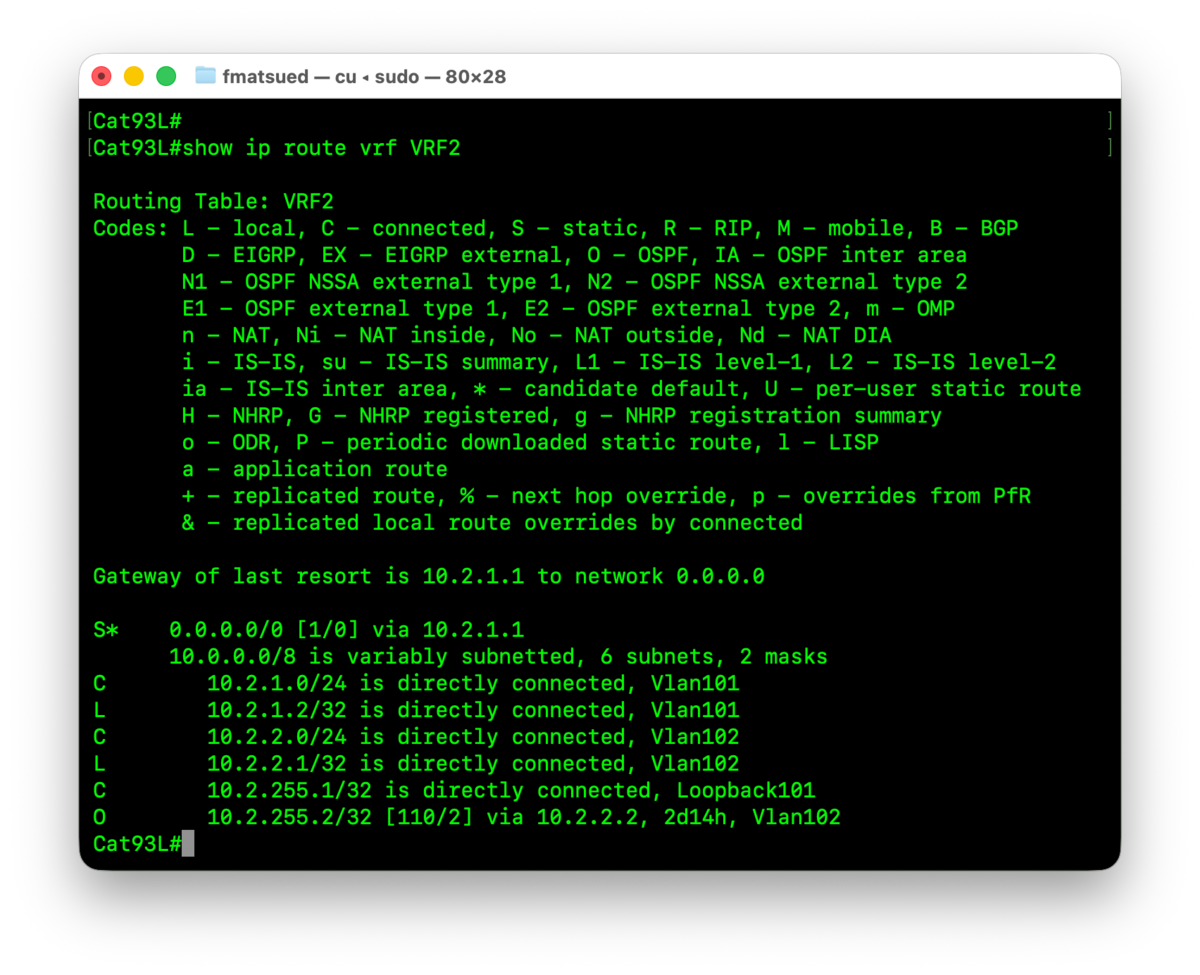

上位スイッチであるCatalyst9300LにおいてもそれぞれのVRFにてOSPFでルートを学習していることが確認できました。
Meraki DashboardからPingの確認も念の為しておきます。
「ツール」から上位のMXに対してPingを行います。
VRFの選択項目が追加されていることが分かります。
まとめ
数ステップでVRFを作成可能なことが分かったかと思います。
注意すべきポイントとしては、
・Meraki Cloudとの疎通性はデフォルトVRFにて行うこと
・VRF設定はOrganization共通となること
になりますが、理解して了えば大きな問題では無いでしょう。
